بيت / منتج / JDB محمل التشعبات الصلبة / البطانات محامل دليل ذات حواف القاذف النحاسي JGBF
بالجملة البطانات محامل دليل ذات حواف القاذف النحاسي JGBF
البطانات محامل دليل ذات حواف القاذف النحاسي JGBF
  • البطانات محامل دليل ذات حواف القاذف النحاسي JGBF

البطانات محامل دليل ذات حواف القاذف النحاسي JGBF

وصف المنتج:

JGBF النحاس القاذف Oilless محامل دليل البطانات النحاس يتم استخدامه كمادة أساسية ويتم تضمين مادة التشحيم الصلبة من الجرافيت فيها، والتي لها خصائص التشحيم الذاتي. تتميز المحامل بمعامل احتكاك منخفض (0.05-0.12) ويمكن أن تعمل بثبات تحت أحمال عالية وبيئات درجات حرارة عالية دون تزييت خارجي. لديهم مقاومة تآكل قوية وعمر خدمة طويل. محامل JGBF مقاومة للتآكل ومناسبة لمجموعة متنوعة من ظروف العمل القاسية. تشمل التطبيقات تصنيع الآلات، والسيارات، والبناء، وآلات الموانئ، والزراعة، والعلاج الطبي، وطاقة الرياح، وتستخدم على نطاق واسع في المعدات التي تتطلب دقة عالية، وقدرة تحميل عالية وتشغيل بدون صيانة. هناك مجموعة متنوعة من الأحجام القياسية للتكيف مع مجموعة متنوعة من المعدات الميكانيكية.

اتصل بنا
سابق：ارتفاع درجة الحرارة النحاس JGB محامل دليل القاذف Oilless
التالي：لا تحتاج إلى صيانة مع محمل جلبة التوجيه بدون زيت من النحاس ذو الياقة Din9834

وصف المنتج

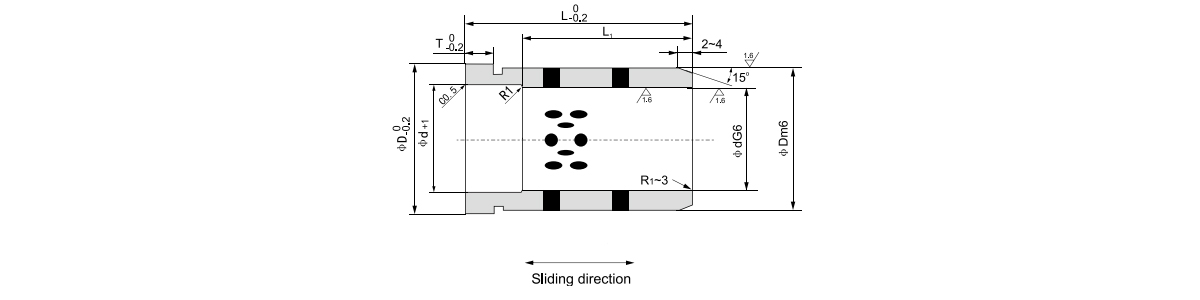

رقم قياسي d L د  G6 د م6 D 1 T L 1
جغبف-12×19 12 19 12 0.016
0.006 		18 0.018
0.007 		25 4 19
جغبف-12×24 24
29 		24
جغبف-12×29 29
جغبف-12×34 34 34
جغبف-16×19 16 19 16 25 0.025
0.009 		30 6 19
جغبف-16×24 24 24
جغبف-16×29 29 29
جغبف-16×34 34 30
جغبف-16×39 39
49 		30
جغبف-16×49 30
جغبف-20×24 20 24 20 0.020
0.007 		30 35 8 24
جغبف-20×29 29 29
جغبف-20×34 34 34
جغبف-20×39 39 39
JGBF-20×49 49 40
JGBF-20×59 59 40
جغبف-25×24 25 24 25 35 0.025
0.009 		40 24
جغبف-25×29 29 29
جغبف-25X34 34 34
جغبف-25X39 39 39
JGBF-25×49 49 49
جغبف-25×59 59 50
JGBF-25×69 69 50
جغبف-30×29 30 29 30 42 47 10 29
جغبف-30×34 34 34
جغبف-30×39 39 39
جغبف-30×49 49 49
جغبف-30×59 59 59
جغبف-30×69 69 60
جغبف-30×79 79 60
جغبف-35×39 35 39 35





0.025
0.009 		48 0.025
0.009 		54 10 39
جغبف-35×49 49 49
جغبف-35×59 59 59
جغبف-35×69 69 69
جغبف-35×79 79 70
جغبف-35×89 89 70
جغبف-35×99 99 70
جغبف-40×39 40 39 40 55 0.030
0.011 		61 39
جغبف-40×49 49 49
جغبف-40×59 59 59
جغبف-40×69 69 69
جغبف-40×79 79 79
جغبف-40×89 89 80
جغبف-40×99 99 80
جغبف-40×109 109 80
جغبف-50×49 50 49 50 70 76 12 49
جغبف-50×59 59 59
جغبف-50×69 69 69
جغبف-50×79 79 79
جغبف-50×89 89 89
جغبف-50×99 99 90
جغبف-50×109 109 90
جغبف-50×119 119 90
جغبف-60×99 60 99 60 0.029
0.010 		80 86 15 99
جغبف-60×109 109 109
جغبف-60×119 119 110
جغبف-60×129 129 110
JGBF-60×149 149 110

مقدمة المنتج

سلسلة دليل القاذف ذات الحواف

البطانات محامل دليل ذات حواف القاذف النحاسي JGBF

300
درجة مئوية
درجة حرارة التشغيل
ذات حواف
التكوين
الاحتفاظ المتكامل
0.18
μ
الاحتكاك عند 250 درجة مئوية
هندسة الدليل ذات الحواف

تجمع سلسلة JGBF بين الركيزة النحاسية ذات درجة الحرارة العالية مع فلنجة متكاملة مصممة خصيصًا لتطبيقات دليل القاذف. توفر الحافة موقعًا محوريًا إيجابيًا داخل القالب أو لوحة القالب، مما يلغي الحاجة إلى حلقات احتجاز منفصلة أو مسامير كتف. يعمل هذا التكوين على تبسيط عملية التثبيت ويضمن تحديد موضع الدليل بشكل ثابت أثناء ركوب الدراجات الحرارية. يتم توزيع مواد تشحيم الجرافيت عبر كل من تجويف التوجيه الأسطواني ووجه دفع الحافة، مما يوفر تشحيمًا لكل من التوجيه الشعاعي وملامسة الجلوس المحورية. كما يسهل التصميم ذو الحواف عملية الإزالة بسهولة أثناء الصيانة من خلال الوصول من جانب الحافة.

قطر شفة 1.5x معيار التطوير التنظيمي
سمك شفة 2.5 ملم - 5.0 ملم
دليل التسامح ISO H8 عند 20 درجة مئوية
F
الاحتفاظ بالشفة تعمل الحافة المتكاملة على التخلص من الأجهزة المنفصلة، وتقليل خطوات التجميع
T
الاستقرار الحراري تحافظ سبيكة النحاس الخاصة على دقة الأبعاد حتى 300 درجة مئوية
G
تشحيم السطح المزدوج جرافيت على وجه التجويف والشفة لتزييت الحركة المشتركة
E
توجيه دبوس القاذف مصمم خصيصًا لتلبية متطلبات شوط دبوس القاذف والتحميل

مواصفات تصميم ذات حواف

شفة الوجه التسطيح 0.015 مم لكل قطر 50 مم عمودي على محور التجويف
شفة OD التسامح ايزو ح11 تناسب التخليص القياسي
نصف قطر زاوية شفة R1.0 مم كحد أقصى يمنع تركيز التوتر
نمط شفة الجرافيت ترتيب إدراج شعاعي 8 إدراجات على وجه الحافة

تطبيقات الدليل ذات الحواف

  • ألواح قاذف قولبة الحقن مع دبابيس موجهة
  • تتطلب أنظمة القاذف المصبوبة احتجازًا محوريًا
  • آليات قاذف أداة الختم الساخن
  • أدلة قاذف القالب بالحرارة
  • قاذفات ضغط صب الضغط
  • أنظمة القاذف يموت النقل الآلي

فوائد التكامل شفة

  • وجه شفة ذاتي المحاذاة مع مقعد مضاد
  • يزيل مكونات غسالة الدفع المنفصلة
  • يقلل من وقت التجميع بنسبة 40% مقارنة مع غير ذات حواف
  • يوفر تأكيدًا مرئيًا للجلوس الكامل أثناء التثبيت
  • يسمح بالإزالة باستخدام أداة النقب دون إتلاف الغطاء

مقارنة التكوين ذات الحواف

ميزة JGBF ذات حواف كم قياسي مع الاحتفاظ الدائري
طريقة الاحتفاظ المحوري شفة متكاملة التدخل يصلح فقط حلقة منفصلة
مكونات التجميع 1 1 2
الوصول إلى التفكيك الجانب شفة اضغط للخارج من الخلف مطلوب إزالة الحلقة
سعة الحمولة المحورية 45 نيوتن/مم2 25 نيوتن/مم2 35 نيوتن/مم2
مطابقة التمدد الحراري الأمثل للصلب قياسي تعتمد على الحلقة

مصفوفة حجم الدليل ذات الحواف

معرف الدليل مم التطوير التنظيمي مم شفة OD مم الطول لتر مم شفة سميكة مم السرعة القصوى للدبوس م/ث
6 10 16 12، 16، 20 2.0 0.6
8 12 20 16، 20، 25 2.5 0.6
10 16 26 20، 25، 30 2.5 0.55
12 18 30 25، 30، 40 3.0 0.5
16 24 38 30، 40، 50 3.0 0.45
20 30 48 40، 50، 60 3.5 0.4
25 36 56 50، 60، 80 4.0 0.35
32 44 68 60، 80، 100 4.0 0.35
40 54 82 80، 100، 120 4.5 0.3
50 66 100 100، 120، 150 5.0 0.3
يمكن تخصيص سمك الحافة وقطرها لأبعاد محددة لسطح القالب.
تسلسل التثبيت
1 تنظيف الكتف والتجويف. تحقق من أن العمق يطابق سمك الحافة.
2 مدخل الشطب المضاد عند 1.5 مم × 15 درجة لمنع تلف حافة الشفة.
3 ضع مادة تشحيم رقيقة على تجويف السكن فقط. لا تنطبق على توجيه تتحمل.
4 اضغط باستخدام أداة مسطحة تلامس وجه الحافة بشكل موحد. اضغط حتى مقاعد شفة.
5 تحقق من تدفق الشفة مع سطح السكن. التسامح ± 0.05 مم.
الأسئلة المتداولة
هل يمكن لوجه الحافة التعامل مع أحمال الدفع نعم. يدعم وجه الحافة الأحمال المحورية التي تصل إلى 45 نيوتن/مم². توفر إدراجات الجرافيت على الحافة التشحيم أثناء الاتصال المحوري.
ما هو عمق كونتربور الموصى به يجب أن يساوي عمق التجويف المعاكس سماكة الحافة بالإضافة إلى خلوص 0.05 مم للتمدد الحراري عند درجة حرارة التشغيل.
كيفية إزالة محمل JGBF استخدم أداة نقب بين حافة الحافة والإسكان. لا تحدق على تجويف الدليل أو إدخالات الجرافيت.
شفة الانحراف التسامح يتم الحفاظ على تركيز شفة OD لتوجيه المعرف ضمن 0.05 مم TIR للإنتاج القياسي.
شفة الانتهاء من السطح را 0.8 ميكرومتر
تتحمل الانتهاء من السطح را 0.4 ميكرومتر
درجة المادة CuSn8 ارتفاع درجة الحرارة
تغطية الجرافيت 22% تتحمل / 18% شفة
