بيت / منتج / JDB محمل التشعبات الصلبة / ارتفاع درجة الحرارة النحاس JGB محامل دليل القاذف Oilless
بالجملة ارتفاع درجة الحرارة النحاس JGB محامل دليل القاذف Oilless
ارتفاع درجة الحرارة النحاس JGB محامل دليل القاذف Oilless
  • ارتفاع درجة الحرارة النحاس JGB محامل دليل القاذف Oilless

ارتفاع درجة الحرارة النحاس JGB محامل دليل القاذف Oilless

وصف المنتج:

ارتفاع درجة الحرارة النحاس JGB محامل دليل القاذف Oilless مصنوعة من مادة نحاسية عالية الجودة تتحمل درجات الحرارة العالية، وهي مقاومة لدرجات الحرارة المرتفعة ولا تتطلب زيت تشحيم، مما يمنع التلوث الزيتي وتكاليف الصيانة بشكل فعال. يضمن هيكل التصميم الفريد الخاص بها أنه لا يزال بإمكانه الحفاظ على أداء التوجيه والدعم الممتاز في ظل ظروف الدوران عالية السرعة وظروف التحميل العالية. ويستخدم على نطاق واسع في مجال الطيران وتصنيع الآلات والصناعات الكيماوية وغيرها من المجالات.

اتصل بنا
سابق：محمل غسالة الدفع البرونزي بدون زيت من مادة التشحيم الصلبة JTW من JTW
التالي：البطانات محامل دليل ذات حواف القاذف النحاسي JGBF

وصف المنتج

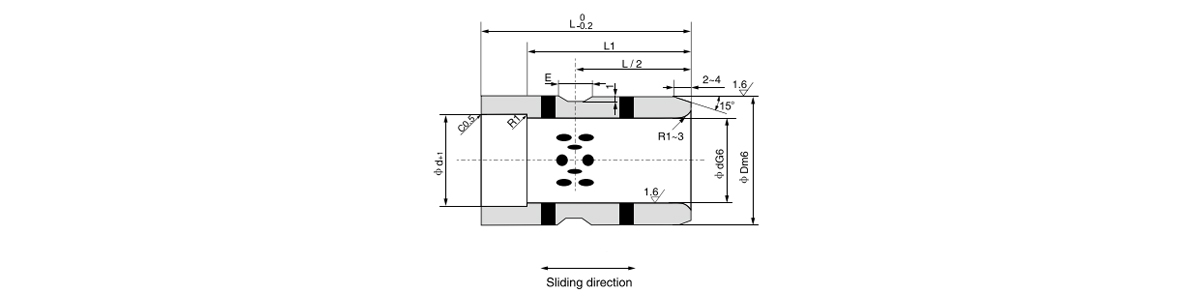

رقم قياسي . d L د G6 م6 L1 E
جي جي بي-12×9 12 9 12 0.017
0.006 		18 0.018
0.007 		9

4











6
جي جي بي-12×14 14 14
جي جي بي-12×19 19 19
جي جي بي-12×24 24 24
جي جي بي-16×14 16 14 16 25 0.021
0.008 		14
جي جي بي-16×19 19 19
جي جي بي-16×24 24 24
جي جي بي-16×29 29 29
جي جي بي-16×34 34 34
جي جي بي-16×39 39 35
جي جي بي-20×14 20 14 20 0.020
0.007 		30 14
جي جي بي-20×19 19 19
جي جي بي-20×24 24 24
جي جي بي-20×29 29 29
جغب-20X34 34 34
جي جي بي-20×39 39 39
جي جي بي-20×49 49 40
جي جي بي-25×24 25 24 25 39 0.025
0.009 		24
جي جي بي-25×29 29 29
جي جي بي-25×34 34 34
جي جي بي-25×39 39 39
جي جي بي-25×49 49 49
جي جي بي-25×59 59 50
جي جي بي-30×29 30 29 30 42 29
جي جي بي-30×34 34 34
جي جي بي-30×39 39 39
جي جي بي-30×49 49 49
جي جي بي-30×59 59 59
جغب-30X69 69 60
جي جي بي-30×79 79 60
جي جي بي-35×29 35 29 35 0.025
0.009 		48 0.025
0.009 		29 8
جي جي بي-35×39 34 34
جغب-35X39 39 39
جي جي بي-35×49 49 49
جي جي بي-35×59 59 59
جي جي بي-35×69 69 69
جغب-35X79 79 70
جي جي بي-40×39 40 39 40 55 0.030
0.011 		39 10
جي جي بي-40×49 49 49
جي جي بي-40×59 59 59
جي جي بي-40×69 69 69
جي جي بي-40×79 79 79
جي جي بي-40×89 89 80
جي جي بي-50×49 50 49 50 70 49
جي جي بي-50×59 59 59
جي جي بي-50×69 69 69
جي جي بي-50×79 79 79
جي جي بي-50×89 89 89
جي جي بي-50×99 99 90
جي جي بي-60×59 60 59 60 0.029
0.010 		80 59
جي جي بي-60×69 69 69
جي جي بي-60×79 79 79
جي جي بي-60×89 89 89
جي جي بي-60×99 99 90
جي جي بي-60×109 109 90
جي جي بي-80×69 80 69 80 100 0.035
0.013 		69
جي جي بي-80×79 79 79
جي جي بي-80×89 89 89
جي جي بي-80×99 99 99
جي جي بي-80×109 109 100
جي جي بي-80×119 119 100

مقدمة المنتج

سلسلة درجات الحرارة العالية | تكوين دليل القاذف

ارتفاع درجة الحرارة النحاس JGB محامل دليل القاذف Oilless

أقصى درجة حرارة: 300 درجة مئوية نوع الدليل: دبوس القاذف المواد: نحاس عالي الحرارة
التركيز على التطبيق

تم تصميم سلسلة JGB خصيصًا لتطبيقات دليل القاذف في عمليات الصب بالقالب ذات درجة الحرارة العالية، وقولبة الحقن، وعمليات التشكيل الساخن. تقوم هذه المحامل بتوجيه دبابيس القاذف عبر الألواح الساخنة حيث تتحلل مواد التشحيم التقليدية أو تتفحم. تحافظ الركيزة النحاسية على ثبات الأبعاد عند درجات حرارة مرتفعة بينما توفر مواد التشحيم الجرافيت أداءً ثابتًا منخفض الاحتكاك بدون زيت أو شحم خارجي.

300
درجة مئوية
درجة حرارة التشغيل المستمر
0.20
μ
الاحتكاك عند 250 درجة مئوية
T
ملف الاستقرار الحراري
معامل التوسع 19 × 10⁻⁶ / كلفن (20-300 درجة مئوية)
صلابة ساخنة عند 250 درجة مئوية 95 حصان كحد أدنى
قوة الضغط عند 300 درجة مئوية 350 نيوتن/مم²
الموصلية الحرارية 48 وات/م·ك
G
أداء الجرافيت في درجة الحرارة العالية
درجة زيوت التشحيم درجة نقاء عالية EG-99
درجة حرارة بداية الأكسدة 550 درجة مئوية في الهواء
تغطية زيوت التشحيم 20-25 بالمائة مساحة السطح
أدخل أسلوب الاستبقاء تتوافق الميكانيكية

ميزات تصميم محمل دليل القاذف

01
دليل تتحمل النهاية
القطر الداخلي لسطح التشطيب Ra 0.4 ميكرومتر. يحافظ على محاذاة دبوس القاذف أثناء ركوب الدراجات بسرعة عالية.
02
الرصاص في الشطب
1.5 مم × 20 درجة شطب على كلا الطرفين. يسهل إدخال دبوس القاذف ويقلل من تلف الحواف.
03
قناة زيوت التشحيم
يضمن توزيع الجرافيت الداخلي التشحيم المستمر حتى عندما تكون ضربة الدبوس متقطعة.
04
مراقبة التخليص
يحافظ على الخلوص الشعاعي بمقدار 0.02-0.05 مم عند درجة حرارة التشغيل لضمان قوة طرد ثابتة.
05
تبديد الحرارة
تعمل الركيزة النحاسية على نقل الحرارة بعيدًا عن واجهة الدليل. يقلل من تأثيرات التمدد الحراري.

مقارنة أداء درجات الحرارة العالية

المعلمة JGB ارتفاع درجة الحرارة النحاس البرونزية القياسية فولاذ مبطن بمادة PTFE
ماكس درجة الحرارة المستمرة 300 درجة مئوية 180 درجة مئوية 260 درجة مئوية
معامل الاحتكاك عند 250 درجة مئوية 0.18-0.22 0.35-0.45 0.20-0.25
مطابقة التمدد الحراري للصلب 19 × 10⁻⁶/ك 18 × 10⁻⁶/ك 12 × 10⁻⁶/ك
سعة التحميل عند 250 درجة مئوية 80 نيوتن/مم² 50 نيوتن/مم2 60 نيوتن/مم²
نوع التشحيم الجرافيت الصلب الجرافيت الصلب نقل الفيلم
مناسبة لدليل القاذف نعم محدودة لا

نشر الصناعة الأولية

يموت الصب أنظمة القاذف لوحات قاذف قوالب الحقن أدلة يموت تزوير الساخنة قاذفات الصحافة البثق قاذفات صب الزجاج قوالب ضغط مطاطية قاذفات الضغط السيراميكية القابضون الآليون ذوو درجة الحرارة العالية

أحجام دليل القاذف JGB القياسية

القطر الداخلي من 6 ملم إلى 100 ملم
معرف الدليل مم القطر الخارجي مم الطول الكلي ملم التخليص الموصى به ملم السرعة القصوى للدبوس م/ث
6 10 12، 16، 20 0.02 0.6
8 12 16، 20، 25 0.03 0.6
10 16 20، 25، 30 0.03 0.5
12 18 25، 30، 40 0.04 0.5
16 24 30، 40، 50 0.04 0.4
20 30 40، 50، 60 0.05 0.4
25 36 50، 60، 80 0.05 0.35
32 44 60، 80، 100 0.06 0.35
40 54 80، 100، 120 0.06 0.3
50 66 100، 120، 150 0.08 0.3
تتوفر الأطوال المخصصة وتكوينات الخطوات لأنظمة القاذف التي تتطلب مسافات سفر غير قياسية.
ملاحظات الدعم الفني
توصية المواد دبوس القاذف
أداة H13 مصنوعة من الفولاذ المقسى إلى 48-52 HRC مع تشطيب سطحي Ra 0.2-0.4 ميكرومتر. تجنب دبابيس النتريد لأن المركبات السطحية قد تتفاعل مع الجرافيت.
تعويض التمدد الحراري
عند 300 درجة مئوية، يتوسع طول الدليل 80 مم بمقدار 0.45 مم تقريبًا. تصميم شوط القاذف لاستيعاب هذا التوسع دون ربط الدبوس.
قرب خط التبريد
حافظ على مسافة لا تقل عن 10 مم بين محمل التوجيه وقنوات تبريد القالب. يمكن أن يؤدي التبريد المفرط إلى تقليل درجة حرارة الدليل إلى ما دون نطاق التشغيل المطلوب.
فحص ما قبل التثبيت
  • قم بقياس تجويف السكن للاستدارة في حدود 0.005 مم
  • افحص سطح دبوس القاذف بحثًا عن علامات التهديف أو الأدوات
  • تحقق من أن طول الدليل يطابق متطلبات شوط القاذف
  • تأكد من أن معامل مادة الإسكان يطابق تمدد النحاس
جدول الصيانة
  • افحص تجويف الدليل بعد 5000 دورة طرد
  • قم بتنظيف طبقة نقل الجرافيت من الدبوس كل 10000 دورة
  • استبدل الدليل عندما يتجاوز تآكل بطاقة الهوية 0.08 مم
  • تحقق من وجود علامات مزعجة أثناء الصيانة الروتينية للقالب
الاحتفاظ بالصلابة الساخنة 85% عند 300 درجة مئوية
حياة زيوت التشحيم في دورات 50000 - 80000
أقصى حمولة دبوس القاذف 1200 ن
دليل تتحمل التسامح ISO H8 عند 20 درجة مئوية
