بالجملة محمل الأكمام البرونزي الجرافيت المدمج ذو الحافة المزدوجة، جلبة نحاسية مجانية الصيانة ذات حمل عالي GB61 NAAMS
محمل الأكمام البرونزي الجرافيت المدمج ذو الحافة المزدوجة، جلبة نحاسية مجانية الصيانة ذات حمل عالي GB61 NAAMS
  • محمل الأكمام البرونزي الجرافيت المدمج ذو الحافة المزدوجة، جلبة نحاسية مجانية الصيانة ذات حمل عالي GB61 NAAMS

محمل الأكمام البرونزي الجرافيت المدمج ذو الحافة المزدوجة، جلبة نحاسية مجانية الصيانة ذات حمل عالي GB61 NAAMS

وصف المنتج:

يتم تصنيع البطانات البرونزية ذات الحواف المزدوجة من الجرافيت من سبائك برونزية عالية القوة، مدمجة مع الجرافيت الصلب كمواد تشحيم جافة. يتيح هيكل الحافة المزدوجة تحديد موضع محوري دقيق على كلا الطرفين أثناء التثبيت. يمكن أن تعمل في ظل ظروف التحميل الثقيل والسرعة المنخفضة دون إمداد الزيت المستمر. تستخدم على نطاق واسع للقوالب البلاستيكية ومعدات التشغيل الآلي وآلات النسيج وآلات البناء والمكونات الهيدروليكية.

اتصل بنا
سابق：جلبة برونزية موصلة بالجرافيت ذات حواف، محمل كم برونزي بدون زيت ذاتي التشحيم GB71 NAAMS
التالي：جلبة برونزية ذات شفة مركزية مع إدراجات من الجرافيت الصلب محمل عادي بدون زيت للقالب ومعدات التشغيل الآلي JEGB/JEGBK

وصف المنتج

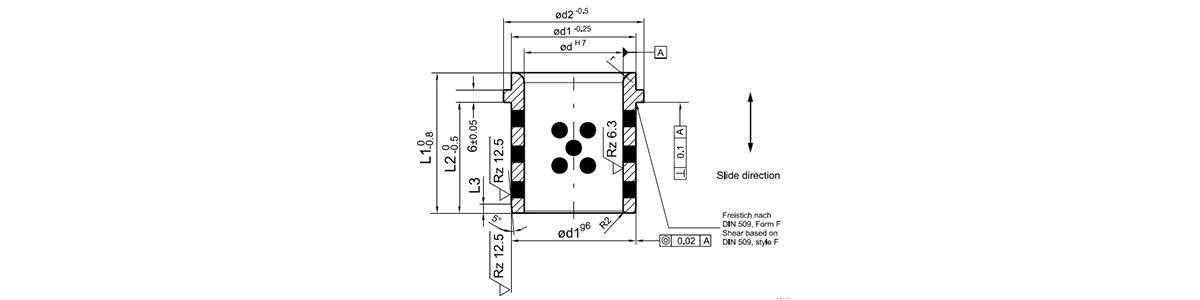

رقم قياسي كود نامس d د1 د2 L1 L2 L3 r
GB61 2540 G612540 25 32 40 40 30 4 3
GB61 3250 G613250 32 40 50 50 40 4 3
GB61 4063 G614063 40 50 63 63 50 5 3
GB61 5071 جي 61 5071 50 63 71 71 56 6 5
GB61 6380 G616380 63 80 90 80 63 8 6
GB61 80100 جي 61 8010 80 100 112 100 80 10 8
GB61 10125 G611012 100 125 140 125 106 12 10
GB61 115140 G611114 115 140 155 140 120 12 10
GB61 125160 G611216 125 160 180 160 132 12 12

ميزة

1. تصميم شفة لسهولة التركيب وتحديد المواقع الآمنة
2. الصلبة - التشحيم، مع التآكل - المقاومة والاحتكاك - الحد
3. يتوافق مع معيار NAAMS لتوافق النظام

التطبيق

1. تصنيع السيارات
2. الآلات الثقيلة
3. بيئات صناعية أخرى عالية التحميل ومنخفضة السرعة

مقدمة المنتج

شفة مزدوجة الجرافيت جزءا لا يتجزأ حمولة عالية

محمل الأكمام البرونزي الجرافيت المدمج ذو الحافة المزدوجة، جلبة نحاسية مجانية لصيانة الحمل العالي

قابلة للتخصيص صيانة مجانية حمولة عالية Capacity
نظرة عامة على المنتج

يتميز محمل الأكمام البرونزي ذو الحافة المزدوجة بسدادات جرافيت مدمجة في كل من التجويف الأسطواني والشفتين المتكاملتين. تم تصميم المحمل للتطبيقات التي تتطلب سعة تحميل عالية واحتجاز محوري ثنائي الاتجاه، ويوفر التشغيل بدون صيانة في البيئات الصعبة. يلغي تكوين الحافة المزدوجة الحاجة إلى غسالات دفع منفصلة أو حلقات احتجاز، مما يقلل من تعقيد التجميع وعدد المكونات. تضمن سدادات الجرافيت الموجودة على كلا الحافتين التشحيم لأحمال الدفع المحورية في كلا الاتجاهين. توفر الركيزة البرونزية قدرة تحميل ثابتة تصل إلى 220 نيوتن/مم². تتوفر الأبعاد المخصصة وأنماط الجرافيت وتكوينات الحافة لتلبية متطلبات التطبيق المحددة.

Dual Flange Embedded Graphite Bronze Sleeve Bearing
شفة مزدوجة Retention توفر الشفاه المتكاملة على كلا الطرفين احتجازًا محوريًا ثنائي الاتجاه. يزيل غسالات الدفع المنفصلة وحلقات الاحتفاظ.
تشحيم الجرافيت المضمن يتم توزيع سدادات الجرافيت على التجويف وكلا الوجهين. التشحيم المستمر لأحمال الدفع الشعاعية وثنائية الاتجاه.
قدرة تحميل ثابتة عالية تدعم الركيزة البرونزية الأحمال الثابتة التي تصل إلى 220 نيوتن/مم². مناسبة للتطبيقات الصناعية الثقيلة.
قابلة للتخصيص Configuration الأبعاد، وكثافة سدادة الجرافيت، وسمك الحافة، وتفاوتات التجويف قابلة للتعديل لتلبية احتياجات التطبيق.
المزايا الأساسية
  • يوفر تصميم الحافة المزدوجة موقعًا محوريًا في كلا الاتجاهين دون الحاجة إلى أجهزة إضافية
  • تضمن سدادات الجرافيت الموجودة على كلا الشفتين التشحيم لأحمال الدفع ثنائية الاتجاه
  • يعمل التشغيل بدون صيانة على التخلص من جداول التشحيم في بيئات الإنتاج
  • توفر الركيزة النحاسية مقاومة للتآكل وقدرة تحمل عالية
  • تتوفر أحجام مخصصة وأنماط الجرافيت للتطبيقات غير القياسية
خصائص المنتج
  • المواد: برونز CuSn8 مع سدادات جرافيت عالية النقاء
  • تكوين الحافة: شفة مزدوجة (كلا الطرفين)
  • تغطية الجرافيت: 20-25% على التجويف، 12-15% على كل وجه شفة
  • تحمل التجويف: ISO H8 عند مرجع 20 درجة مئوية
  • درجة حرارة التشغيل: -40 درجة مئوية إلى 260 درجة مئوية متواصلة
سيناريوهات التطبيق
أنظمة توجيه أدوات الضغط الثقيلة
آليات القاذف ذات المجموعة الكبيرة
أنظمة نقل ختم السيارات
المفاصل المحورية للروبوت الصناعي
محامل محورية للأسطوانة الهيدروليكية
نقاط مفصلية للآلات الثقيلة
محامل ربط معدات البناء
تطبيقات تركيبات عالية التحميل مخصصة
التخصيص متاح يمكن تخصيص محامل الحافة المزدوجة لتلبية متطلبات التطبيق المحددة. تتضمن الخيارات أقطار داخلية وخارجية مخصصة، وسمك الحافة ونسب القطر، وكثافة سدادة الجرافيت، وتفاوتات التجويف. الاستشارات الهندسية متاحة للتطبيقات غير القياسية.
نطاق المعرف: 6-120 ملم
نطاق التطوير التنظيمي: 12-150 ملم
شفة: نسب وسمك مخصص
الأسئلة المتداولة
ما هي ميزة الفلنجة المزدوجة على الفلنجة المفردة
توفر الحافة المزدوجة احتجازًا محوريًا في كلا الاتجاهين. وهذا يلغي الحاجة إلى حلقات احتجاز منفصلة أو براغي كتفية على جانبي المحمل، مما يؤدي إلى تبسيط عملية التجميع وتقليل مخزون المكونات.
كيف يتم توزيع سدادات الجرافيت على الشفاه
يتم ترتيب سدادات الجرافيت في أنماط دائرية على كلا وجهي الحافة. تحتوي كل فلنجة عادة على 8-16 سدادة حسب القطر، مما يضمن التشحيم الموحد لأحمال الدفع ثنائية الاتجاه.
هل يمكن لتصميم الحافة المزدوجة أن يستوعب المحاذاة غير الصحيحة
تسمح محامل الحافة المزدوجة القياسية باختلال زاوية يصل إلى 0.5 درجة. بالنسبة للتطبيقات التي تتطلب محاذاة غير صحيحة بدرجة أكبر، استشر الهندسة لإجراء تعديلات على الخلوص.
ما هي طريقة التثبيت الموصى بها للمحامل ذات الحافة المزدوجة
اضغط على الملاءمة باستخدام أداة مسطحة تلامس وجه شفة واحدة. توفر الحافة المقابلة تأكيدًا مرئيًا للمقاعد الكاملة. يجب أن يتطابق عمق التجويف المعاكس مع سمك الحافة على كلا الجانبين.
كيفية تحديد متى يتم استبدال محمل الشفة المزدوج
استبدل عندما يتجاوز تآكل قطر التجويف 0.06 مم، أو يتجاوز تآكل سمك الحافة 0.10 مم، أو عندما يقل الجرافيت على أي من وجهي الحافة عن 10% من مساحة السطح الأصلية.
قياسي شفة مزدوجة
مادة النحاس CuSn8
تزييت الجرافيت جزءا لا يتجزأ
الحمولة القصوى 220 نيوتن/مم²
مخصص متاح
