بالجملة لوحة منزلق برونزية ذاتية التشحيم بدليل T-Slot، لوحة JSOL مضمنة من البرونز بدون زيت

لوحة منزلق برونزية ذاتية التشحيم بدليل T-Slot، لوحة JSOL مضمنة من البرونز بدون زيت

وصف المنتج:

JSOL لوحات تآكل برونزية مدمجة بدون زيت تم تصميمها لمكونات الماكينة القياسية التي تتطلب متانة عالية وصيانة منخفضة. تتميز بظهر فولاذي متين وسبائك برونزية مدمجة تقاوم التآكل وتقلل الاحتكاك دون تزييت خارجي.

تشمل الفوائد الرئيسية ما يلي:
التشحيم الذاتي - يوفر البرونز المدمج تشحيمًا مستمرًا حتى في الظروف القاسية.
سعة تحميل عالية - تتحمل الأحمال الديناميكية والثابتة العالية بأقل قدر من التآكل.
مقاومة للتآكل – مناسبة للبيئات الصناعية القاسية.
سهل الدمج – متوافق مع المكونات القياسية لإجراء ترقيات سلسة.

وصف المنتج

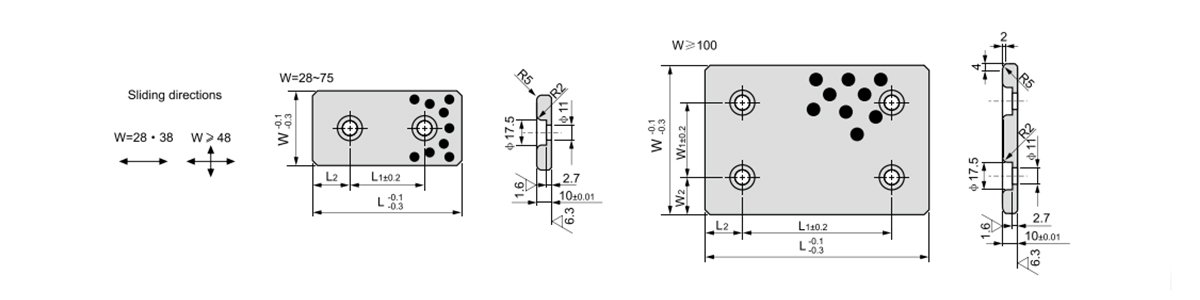

الرقم القياسي W L موضع الترباس مسمار التثبيت
L1 L1 الحجم الكمية
جيسول-26×100 26 100 60 - م8 2
جيسول-26×150 150 55 - 3
جيسول-26×200 200 55 50 4
جيسول-32×100 32 100 60 - م10 2
جيسول-32×150 150 55 - 3
جيسول-32×200 200 55 50 4
جيسول-32×250 250 70 70
جيسول-50×200 50 200 55 50
جيسول-50×250 250 70 70
جيسول-50×300 300 65 65 5
JSOL-50×350 350 80 75

مقدمة المنتج

دليل فتحة T JSOL جزءا لا يتجزأ من ارتداء لوحة

لوحة منزلق برونزية ذاتية التشحيم بدليل T-Slot، لوحة JSOL مضمنة من البرونز بدون زيت

ملف تعريف T-Slot لوحة الشريحة لوحة ارتداء بدون زيت
TS دليل فتحة T
260 أقصى درجة حرارة مئوية
190 N/mm² الحمولة
T-Slot Guide Self-lubricating Bronze Slide Plate
نظرة عامة على المنتج

تتميز لوحة الشرائح البرونزية ذاتية التشحيم ذات دليل T-slot بمظهر جانبي على شكل حرف T مصمم للتوجيه الخطي الدقيق في الآلات وأنظمة التشغيل الآلي. توفر هندسة الفتحة T تفاعلًا إيجابيًا مع مكونات التزاوج، مما يمنع الإزاحة الجانبية مع السماح بحركة انزلاقية سلسة. يتم تضمين سدادات الجرافيت في السطح المنزلق، مما يوفر تشحيمًا لا يحتاج إلى صيانة طوال فترة التشغيل. تدعم الركيزة البرونزية أحمالًا تصل إلى 190 نيوتن/مم² وتوفر مقاومة ممتازة للتآكل. تتوفر أبعاد فتحة T المخصصة وأنماط الجرافيت وتكوينات التثبيت لمتطلبات التطبيقات المحددة.

دليل الدقة لفتحة T يوفر المظهر الجانبي على شكل حرف T مشاركة إيجابية مع فتحات التزاوج. يمنع النزوح الجانبي مع الحفاظ على حركة خطية سلسة.
تشحيم الجرافيت المضمن سدادات الجرافيت مدمجة في السطح المنزلق. يوفر تشحيمًا مستمرًا بدون صيانة لتطبيقات الألواح المنزلقة.
قدرة تحميل عالية تدعم الركيزة البرونزية أحمالًا تصل إلى 190 نيوتن/مم². مناسبة للاستخدامات الثقيلة في التوجيه والانزلاق.
تكوين قابل للتخصيص أبعاد الفتحة على شكل حرف T، ونمط الجرافيت، وفتحات التثبيت قابلة للتعديل لتلبية متطلبات التطبيق المحددة.
المزايا الأساسية
  • يوفر الشكل الجانبي للفتحة T توجيهًا جانبيًا إيجابيًا ويمنع الإزاحة
  • يعمل التصميم المدمج بالجرافيت على التخلص من صيانة التشحيم في الإنتاج
  • توفر الركيزة البرونزية مقاومة عالية للتآكل وقدرة تحميل
  • الأبعاد المخصصة متاحة لتكوينات الفتحات المحددة
  • يمكن تكوين فتحات التركيب للتثبيت الآمن
خصائص المنتج
  • المواد: برونز CuSn8 مع سدادات جرافيت عالية النقاء
  • الملف الشخصي: تكوين دليل T-slot
  • نسبة تغطية الجرافيت: 18-22% على الأسطح المنزلقة
  • تحمل السُمك: ISO h9 عند 20 درجة مئوية
  • درجة حرارة التشغيل: -40 درجة مئوية إلى 260 درجة مئوية متواصلة
سيناريوهات التطبيق
أنظمة التوجيه الخطي ذات الفتحة T لوحات الشرائح أداة الآلة أدلة معدات الأتمتة أنظمة انزلاق أداة الضغط أدلة الشرائح للمعدات الثقيلة لوحات الشرائح الآلات المخصصة أنظمة تحديد المواقع الصناعية آليات انزلاق القالب
التخصيص متاح يمكن تخصيص لوحات التوجيه ذات الفتحة T لتطبيقات محددة. تتضمن الخيارات عرض الفتحة المخصصة، والعمق، والأبعاد الإجمالية، ونمط سدادة الجرافيت، ومواقع فتحات التركيب، وتشطيب السطح. الاستشارة الهندسية متاحة للتكوينات غير القياسية.
عرض الفتحة: مخصص الطول: مخصص التركيب: فتحات مخصصة
الأسئلة المتداولة

يوفر الشكل الجانبي للفتحة T تفاعلًا جانبيًا إيجابيًا، مما يمنع اللوحة المنزلقة من الإزاحة جانبًا أثناء التشغيل. وهذا يضمن توجيهًا خطيًا متسقًا ويحسن دقة تحديد المواقع في تطبيقات الآلات.

يتم ترتيب سدادات الجرافيت في نمط شبكي عبر السطح المنزلق لدليل الفتحة T. يعتمد عدد المقابس والمباعدة بينها على أبعاد اللوحة، مما يضمن تشحيمًا موحدًا عبر المنطقة المنزلقة بأكملها.

نعم. يمكن تخصيص عرض الفتحة T وعمقها وأبعاد اللوحة الإجمالية لتتوافق مع تكوينات الفتحات المحددة في الآلات الحالية أو تصميمات المعدات الجديدة.

جبل باستخدام البراغي من خلال الثقوب المخصصة. تأكد من أن فتحة T نظيفة وخالية من الحطام. يتم تثبيت عزم الدوران بشكل تدريجي لمنع تشويه لوحة التوجيه.

استبدله عندما يتجاوز تآكل السطح 0.5 مم، أو عندما يقل الجرافيت الموجود على السطح المنزلق عن 12% من التغطية الأصلية، أو عندما تظهر اللوحة علامات تشوه أو تآكل مفرط على حواف الفتحة T.
