بيت / منتج / JDB محمل التشعبات الصلبة / جولة ذاتية التشحيم من JOST ذات حواف نحاسية بدون زيت تحمل جلبة
بالجملة جولة ذاتية التشحيم من JOST ذات حواف نحاسية بدون زيت تحمل جلبة

جولة ذاتية التشحيم من JOST ذات حواف نحاسية بدون زيت تحمل جلبة

وصف المنتج:

جولة ذاتية التشحيم من JOST ذات حواف نحاسية بدون زيت تحمل جلبة عبارة عن جلبة تحمل عالية الأداء ولا تحتاج إلى صيانة. مصنوع من النحاس عالي الجودة، وهو متين ومقاوم للتآكل. لا يتطلب التصميم الفريد للتشحيم الذاتي زيت تشحيم إضافي، مما يقلل بشكل فعال من تكاليف الصيانة والتلوث البيئي. هيكل الحافة سهل التركيب والإصلاح، مما يضمن التشغيل المستقر والموثوق. إنها مناسبة لمجموعة متنوعة من المعدات الصناعية، مثل ناقل الحركة الميكانيكي، ومعدات التشغيل الآلي، وما إلى ذلك، ويمكن أن تقلل بشكل كبير من معامل الاحتكاك.

وصف المنتج

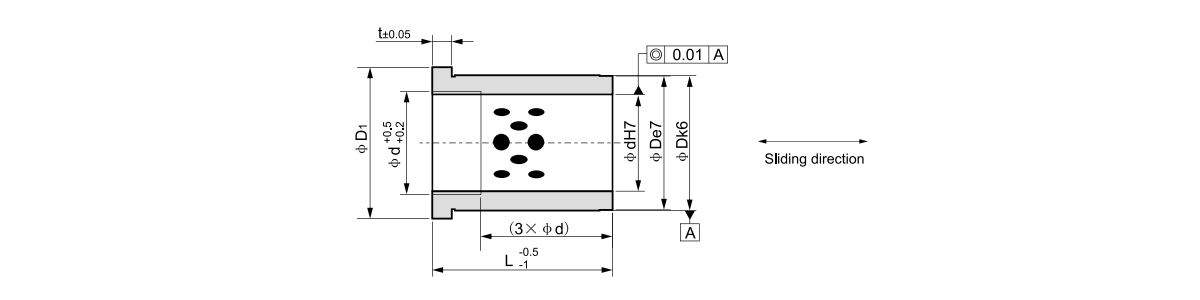

رقم قياسي d L t D التسامح D 1 د ح7
ه7 ك6
جوست-9x12 9 12 3 14 -0.032
-0.050
0.012
0.001
16 9 0.015
0
جوست-9x17 17
جوست-9x22 22
جوست-9x27 27
10
جوست-9x36 36
جوست-10x12 10 12
جوست-10x17 17
جوست-10x22 22
جوست-10x27 27
جوست-10x36 36
جوست-12x17 12 17 6 18 23 12 0.018
0
جوست-12x22 22
جوست-12x27 27
جوست-12x36 36
جوست-14x17 14 17 20 -0.040
-0.061
0.015
0.002
25 14
جوست-14x22 22
جوست-14x27 27
جوست-14x36 36
جوست-14x46 46
جوست-14x56 56
جوست-17x17 17 17 25
جوست-17x22 22
جوست-17x27 27
جوست-17x36 36
جوست-17x46 46
جوست-17x56 56
جوست-16x17 16 17 6 22 -0.040
-0.061
0.015
0.002
27 16 0.018
0
جوست-16x22 22
جوست-16x27 27
جوست-16x36 36
جوست-16x46 46
جوست-16x56 56
جوست-18x17 18 17 26 31 18
جوست-18x22 22
جوست-18x27 27
جوست-18x36 36
جوست-18x46 46
جوست-18x56 56
جوست-18x66 66
جوست-20x17 20 17 20 0.021
0
جوست-20x22 22
جوست-20x27 27
جوست-20x36 36
جوست-20x46 46
جوست-20x56 56
جوست-20x66 66
جوست-22x22 22 22 6 30 -0.040
-0.061
0.015
0.002
35 22 0.021
0
جوست-22x27 27
جوست-22x36 36
جوست-22x46 46
جوست-22x56 56
جوست-22x66 66
جوست-22x76 76
جوست-22x86 86
جوست-24x17 24 17 24
جوست-24x22 22
جوست-24x27 27
جوست-24x36 36
جوست-24x46 46
جوست-24x56 56
جوست-24x66 66
جوست-24x76 76
جوست-24x86 86
جوست-30x27 30 27 42 -0.050
-0.075
0.018
0.002
47 30
جوست-30x36 36
جوست-30x46 46
جوست-30x56 56
جوست-30x66 66
جوست-30x76 76
جوست-30x86 86
جوست-30x96 96
جوست-30x116 116
جوست-32x27 32 27 32 0.025
0
جوست-32x36 36
جوست-32x46 46
جوست-32x56 56
جوست-32x66 66
جوست-32x76 76
جوست-32x96 96
جوست-40x56 40 56 10 54 -0.060
-0.090
0.021
0.002
60 40 0.025
0
جوست-40x66 66
جوست-40x76 76
جوست-40x86 86
جوست-40x96 96
جوست-40x116 116
جوست-40x136 136
جوست-40x156 156
جوست-42x56 42 56 42
جوست-42x66 66
جوست-42x76 76
جوست-42x86 86
جوست-42x96 96
جوست-42x116 16
جوست-42x136 136
جوست-42x156 156
جوست-50x76 50 76 66 72 50
جوست-50x86 86
جوست-50x96 96
جوست-50x116 16
جوست-50x136 136
جوست-50x156 156
جوست-50x196 196
جوست-60x96 60 96 20 80 86 0.030
0
جوست-60x116 16
جوست-60x136 36
جوست-60x156 156
جوست-60x196 196

مقدمة المنتج

سلسلة جوست

جولة ذاتية التشحيم من JOST ذات حواف نحاسية بدون زيت تحمل جلبة

تكوين شفة مستديرة مع تشحيم بالجرافيت بزاوية 360 درجة لتطبيقات التوجيه الدوارة التي تتطلب احتجازًا محوريًا وتشغيلًا خاليًا من الصيانة.
شفة مستديرة التشحيم الذاتي الركيزة النحاسية 260 درجة مئوية كحد أقصى
1.6 نسبة شفة OD
0.08 معامل الاحتكاك
200 N/mm² ثابت
نمط الجرافيت متحدة المركز تُدرج مواد التشحيم مرتبة في حلقات متحدة المركز على كل من وجه التجويف والشفة. يوفر تشحيمًا موحدًا في أي موضع دوران.
شفة 360 درجة شفة دائرية مستمرة بسماكة موحدة. لا يوجد توجيه مطلوب أثناء التثبيت. سطح لقط ثابت.
إمكانية التحميل المحوري يدعم وجه الحافة أحمال الدفع التي تصل إلى 40 نيوتن/مم². توفر إدراجات الجرافيت على الحافة تشحيمًا للاتصال المحوري.
الحركة الدوارة الأمثل مصمم خصيصًا لطاولات الفهرسة الدوارة، والأقراص الدوارة، وتطبيقات المشغل الدوار حيث يختلف موضع الحافة.

مواصفات المواد والأداء

سبيكة أساسية CuSn7Zn4Pb7 نحاس عالي القوة
صلابة 140-190 غ مقياس برينل
قوة الشد 480 نيوتن/مم² الحد الأدنى
استطالة 18% الحد الأدنى
درجة زيوت التشحيم EG-98 الجرافيت درجة نقاء عالية
تغطية زيوت التشحيم 22% تتحمل / 16% شفة مساحة السطح
الموصلية الحرارية 50 وات/م·ك عند 20 درجة مئوية
توسيع المعامل 19 × 10⁻⁶ /ك 20-260 درجة مئوية

أبعاد البطانة ذات الحواف المستديرة

سلسلة مترية قياسية مع ملف تعريف شفة مستديرة
معرف مم التطوير التنظيمي مم شفة التطوير التنظيمي الطول ل شفة T الوزن
8 14 22 10، 15، 20 2.5 8 جرام
10 16 26 12، 16، 20، 25 2.5 14 جرام
12 20 32 15، 20، 25، 30 3.0 22 جرام
15 24 38 20، 25، 30، 40 3.0 35 جرام
18 28 44 25، 30، 40، 50 3.5 52 جرام
20 32 50 30، 40، 50، 60 3.5 68 جرام
25 38 60 40، 50، 60، 80 4.0 110 جرام
30 45 70 50، 60، 80، 100 4.5 170 جرام
40 58 90 60، 80، 100، 120 5.0 320 جرام
50 70 110 80، 100، 120، 150 5.5 520 جرام
أقطار وسمك شفة مخصصة متاحة. يمكن تصنيع أطوال غير قياسية تصل إلى 200 مم.

نشر التطبيقات الدوارة

جداول الفهرسة الدوارة تتطلب جداول تحديد المواقع الدقيقة حركة دورانية سلسة مع احتجاز محوري.
محامل القرص الدوار الأقراص الدوارة الثقيلة لمعدات التجميع والاختبار.
المحركات الدوارة النقاط المحورية للمشغل الدوار الهوائي والهيدروليكي.
أبراج التعبئة والتغليف الختم الدوار وملء محامل دليل البرج.
قطع القالب الدوار أدلة معدات القطع والنقش الدوارة.
مراحل تحديد المواقع مراحل تحديد المواقع الدوارة للفحص والمعالجة.

الاستفسارات الفنية

تغطية شفة الوجه الجرافيت يحتوي وجه الحافة على 8 إلى 14 إدراجًا من الجرافيت مرتبة في نمط دائري. تغطية حوالي 16% من مساحة سطح الحافة.
شفة OD التسامح التسامح القياسي للشفة هو ISO h11. بالنسبة للتطبيقات التي تتطلب ملاءمة أقرب، يتوفر التسامح h9 عند الطلب.
يمكن استخدام شفة للختم لا، لم يتم تصميم وجه الحافة كسطح مانع للتسرب. إنه يوفر موقعًا محوريًا ودعمًا محدودًا للدفع فقط.
أقصى سرعة دوران السرعة القصوى المستمرة هي 0.5 م / ث السرعة السطحية. للحصول على سرعات أعلى، راجع التصنيف الكهروضوئي ومتطلبات التبريد.
